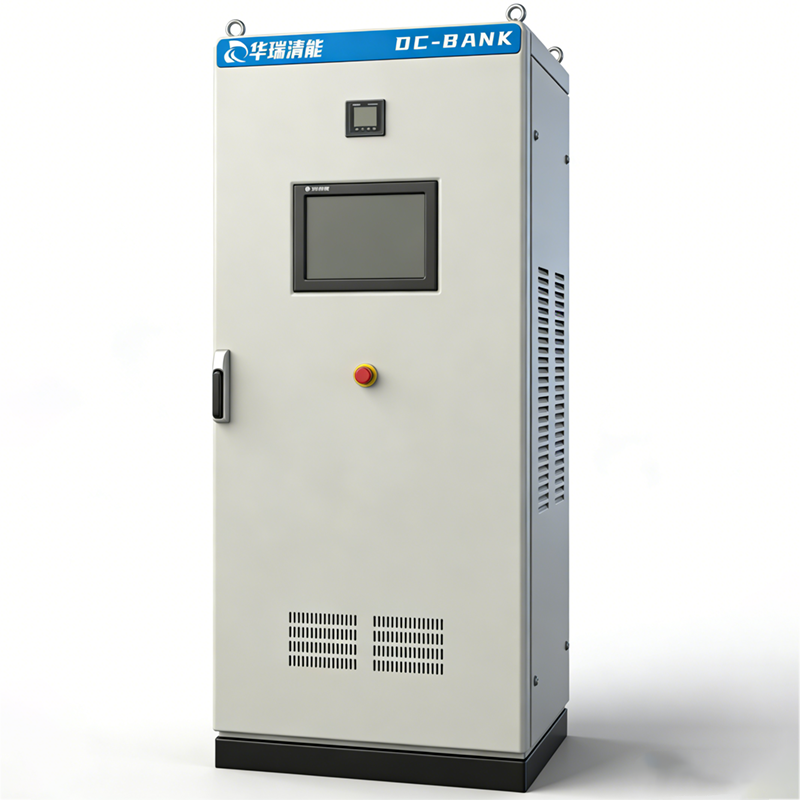

变频器直流支撑装置（DC-BANK）

一、产品概述

华瑞清能HRDC系列变频器直流支撑装置（DC-Bank）针对企业的变频器在电网"晃电"时发生低压跳闸的现象,借鉴UPS系统中备用电池组对系统进行"晃电"瞬时支撑的思想,采用变频器直流支撑技术,结合变频器的结构特点,采用对变频器直流母线进行直流电压支撑的方法,实现了对变频器系统的抗"晃电"改造。

二、工作原理：

变频器直流支持装置通过整流单元以及双向DC/DC单元可实现储能超级电容的充电，通过双向DC/DC单元可实现储能电容向变频器直流母线的升压放电功能。

如果用户变频器负载还有少量交流单相用电负荷，可由DC-BANK产品内置的高性能UPS（选配）维持供电。

三、技术参数：

四、技术特点：

• 极低成本：储能、双向升降压单元、整流单元以及其他功能单元，极简化系统主回路设计。

• 高速切换：采用电力电子器件自动切换市电、超容供电模式

• 故障旁路：故障时，可切除装置源端、负载端接触器，断开与用户电网、负载的直接联系。

• 极小尺寸：模块化单元设计，最小设备尺寸。

五、应用领域

针对变频器用户，我司可直接提供变频器直流侧增配储能超级电容的方案来实现变频器设备的暂态电能质量问题治理，适用于多台中、小功率负载设备就地整改。
