冀南钢铁LF炉35kV SVG+FC 电能质量综合治理解决方案

一、项目简介

冀南钢铁集团有限公司退城进园项目LF钢包精炼炉工程中， LF 钢包精炼炉为典型冲击性、非线性负荷，运行中产生大量谐波、无功波动、电压闪变与三相不平衡问题，给现场供电系统带来多重隐患：

• 35kV 母线电压畸变严重，电网安全与合规运行受威胁；

• 功率因数偏低，存在电力部门力率考核风险；

• 电压波动与闪变超标，影响关键设备稳定运行；

• 谐波损耗居高不下，加剧变压器、电缆发热，增加用电能耗。

二、解决方案与核心配置

针对现场工况，华瑞清能量身定制 SVG+FC 一体化电能质量治理方案，实现快速无功补偿、精准谐波滤除、电压稳定控制三重核心目标。

核心配置：

• SVG 主装置：35kV 直挂星接水冷型，容量 ±17Mvar，响应时间≤5ms；采用全数字 DSP 控制系统，具备负序补偿、闪变抑制、谐波综合治理能力。

• FC 滤波支路：配置 2/3/4 次专用滤波通道，总基波容量 15Mvar，精准滤除 LF 炉特征谐波。

• 配套系统：密闭式水冷系统、综合保护测控、电能质量在线监测与录波装置。

• 服务能力：提供设计 — 制造 — 安装指导 — 调试 — 培训一站式全链条服务。

系统单线图如下所示：

三、治理效果（现场实测）

项目投运后，依据 GB/T 14549、GB/T 12325、GB/T 15543 等国家标准及技术协议要求，现场实测指标全部优于规范限值：

• 电压总谐波畸变率 THDu≤1.1%（国标≤3.0%），奇 / 偶次谐波全面达标；

• 各次谐波电流远低于国标限值，特征谐波滤除效果显著；

• 功率因数稳定≥0.99（协议要求≥0.95），无无功倒送；

• 电压偏差≤±6%，优于 ±10% 国标要求；

• 三相电压不平衡度 95% 值≤0.47%（国标≤2%）；

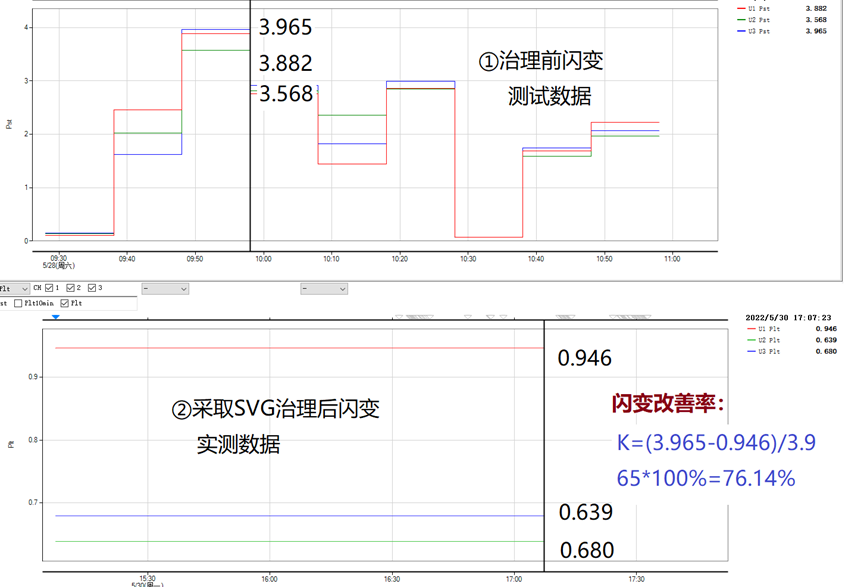

• 电压闪变由超标降至≤0.95（国标≤1.0），改善率达 76.14%。

四、项目价值与客户收益

• 合规达标：一次性通过业主与电网验收，彻底消除电能质量考核风险；

• 节能降损：大幅降低谐波损耗，提升变压器及线路利用率，降低用电成本；

• 稳定生产：消除电压波动、闪变及谐波干扰，保障炼钢系统连续可靠运行；

• 提质增效：延长电气设备使用寿命，减少故障停机，提升生产效率与产品品质。
